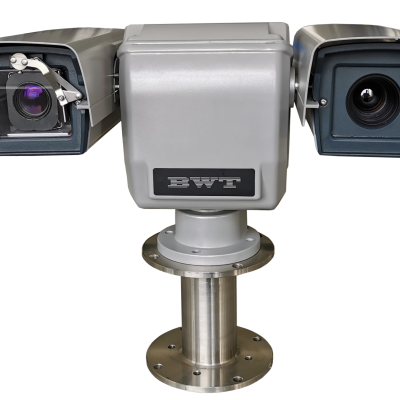

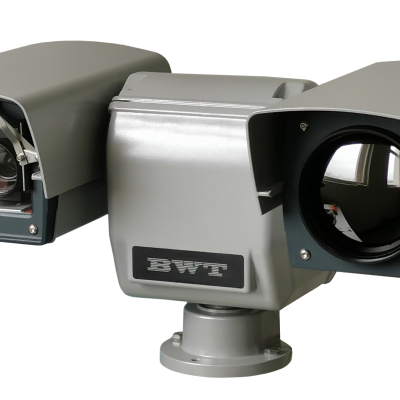

AINS02-2H室外一体化摄像系统是比沃特双防护罩一体机的系列产品。用于可见、光热成像等两个以上摄像机的应用环境。通常用在日夜间监控、巡检机器人、工业测温监控、森林防火以及其他消防防火预警等场合。整机全内布线设计，无电缆线外露。用户根据需求选用前端所需求的设备（如摄像机、测温型热成像、照明、音频、激光测距等等）。也选择工厂配合安装，也可选择自行安装。

 一体机主材质：外壳压铸铝，其他外露部件包括紧固件均为不锈钢材质

 表面处理：防护罩前后盖为铁灰色，腔体和云台为银灰色金属漆聚酯喷涂。

 转速：水平50°～100°/S，俯仰25°～50°/S （大小两个系统转速不同）

 云台转动幅度：水平360°连续旋转；俯仰±90°

 预置位***多可达256个

 预置位精度：高于±0.1°

 云台传动机构为***全齿轮传动，齿轮材料为铜、钢质

 IP67防护等级

AINS02一体化摄像系统有大小两个系列产品。分别是AINS02-2H小型一体机和AINS02-2LH大型一体机。以满足用户对安装大小不同摄像机、热成像镜头的需求。两种型号所用防护罩的长度是可以任意选择的，只要在订购产品前加以说明。AINS02-2H通常是安装镜头一体机摄像机机芯和50mm以下的热成像镜头；AINS02-2LH则是用于更大的镜头摄像机和100mm左右的热成像。

◆ AINS02-2H/AINS02-2LH一体化摄像系统是包含了云台、同步转动的两个防护罩、遮阳罩、可见光防护罩配有除霜器、雨刮器摄像机安装板等。热成像防护罩的前面板是根据提供的热成像镜头单独加工的。云台内置解码板。可选配加热器。

◆ 整机材料：防护罩腔体为铝型材，云台外壳为压铸铝，输出轴和外部紧固件均为不锈钢，内部转动部件也均为钢质质材料。表面：白色聚酯喷涂或银灰色金属漆喷涂

◆ 转速：AINS02-2H水平：100°/秒；俯仰50°/秒；AINS02-2LH水平：50°/秒；俯仰25°/秒。

◆ 云台转动幅度：水平360°连续旋转；俯仰为±90° l l l l

◆ 预置位和定位精度小于0.1°

防护罩内额定可承载负载：AINS02-2H大5Kg； AINS02-2LH大于10Kg

◆ 温度范围：-20℃～+60℃

◆ 齿轮间隙：小于±0.1°

◆ 云台内置解码板支持PELCO“P”或“D”协议，RS422接口，分别用于发送控制信号和反馈云台位置信息。

◆ 内置解码板，***多可设置255个预置位。

◆ 外部输入电源： 24Vac或24Vdc输入，功耗：35W

◆ 外形尺寸：AINS02-2H 290~390X460X275             AINS02-2LH 360~460X530X275

◆ 自重：AINS02-2H 8～10Kg(根据防护罩长度)

        AINS02-2LH11～16Kg(根据防护罩长度)

  ◆ 整机防护等级：IP67

该参数为该系列产品的一个总体参数，具体的需求请与厂家联系
